恒力支吊架的主要特點

　　 在整個位移和載荷調整范圍內保持恒定(2%);

　　 低阻力，采用滾珠軸承來降低阻力;

　　 位移方向始終沿著對稱的直線方向，連接點和載荷在一條直線上，不會發生偏離，不會對連接件產生扭矩;

　　 載荷的調節范圍大(可調整范圍：40%-100%)。給用戶較大的調整余量;

　　 采用經老化處理的彈簧，性能穩定，誤差小于2%。并加有耐腐蝕保護層，抗腐性能好;

　　 產品規格多，范圍廣。載荷范圍0.1KN-400KN，行程最大可達900mm;

　　 采用標準部件，用戶可根據工況要求選擇配套，還可將兩個以上的單個吊架組合使用;

　　 體積小、重量輕。只有一個吊點，可以轉動，避免碰撞。安裝簡單、方便;

　　 采用專業軟件，使用戶設計、選型很方便、快捷;

　　 設有行程和載荷(KN)刻度，便于安裝時調整和檢查;

　　 壽命長(40年以上)，終身無需維修;

　　 交貨迅速。保持一定量的庫存，可以很快交貨;

　　 由于安裝管理既方便又節省時間，所以綜合經濟效益好。

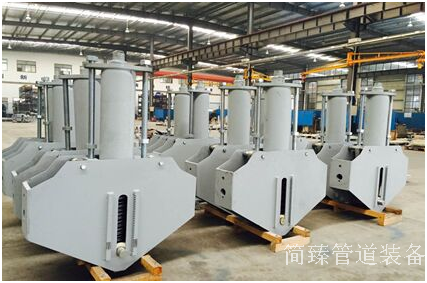

　　◆恒力式支吊架的獨特設計

　　河北簡臻管道裝備制造有限公司的恒力式支吊架結構形式獨特。它采用三組高質量的彈簧，通過精確計算設計的傳動裝置，達到在規定的載荷和位移區間內，保持恒力，并始終保證力的方向垂直，這是目前國際上先進的結構形式。它的性能遠超過國內其它廠的產品。支吊架的面板上有明顯的標尺，可直接讀取冷、熱態的位移值和載荷值。出廠前所有支吊架均用紅色卡塊鎖定在冷態位置上，待安裝及水壓試驗后取出并至于側面的耳環上。

　　◆采用性能穩定的特制彈簧

　　對支吊架來說，彈簧是最重要的部件，它直接決定了支吊架的長期穩定及其安全性能。我公司采用特殊的處理工藝(彈簧預松弛處理)和進行防腐蝕處理，使彈簧的性能遠遠好于一般產品。

　　◆恒力吊的形式

　　河北簡臻管道裝備制造有限公司通過積木式設計，生產的恒力支吊架共有3種基本形式和43種不同載荷和行程組合。

　　標準設計的恒力吊的工作范圍為載荷0.1KN-400KN，最大行程可達900mm。同時可以按照客戶的特殊要求，進行非標設計，滿足用戶特殊要求。

　　◆恒力式支吊架主要規格

　　11系列：單組恒力式支吊架;12-14系列：多組恒力式支吊架;16系列：恒力式支架。

　　標準產品性能：最大載荷可達400KN;行程達900MM;載荷偏差度±3%(VGB標準 ±5%)，可達±2%。

　　◆恒力式支吊架的檢驗

　　根據客戶訂單的要求，對每一臺恒力式支吊架整定、測試，并出具單獨的性能測試報告。以保證每一臺出廠的產品均符合要求的標準。

　　◆彈簧支吊架的功能

　　為防止外力直接作用到管道系統上，管道和其它管件的正常熱位移必須避免受到阻礙和限制，所以管道必須按一定規律進行彈性懸吊或支撐，當管道熱位移較小時，彈簧支吊架可代替恒力支吊架發揮這一作用。通常允許的負載偏差限制在工作負載的25%，超過這個范圍時，就要采用恒力支吊架，恒力支吊架可以在整個行程范圍內實現恒力懸吊和支撐。

　　◆彈簧支吊架的特點

　　河北簡臻管道裝備制造有限公司的彈簧支吊架與恒力支吊架一樣，所有彈簧設計基本準則嚴格遵循國際標準MSS SP58和VGB-R510L中的有關規定。采用特殊的熱處理工藝(彈簧預松馳處理)，和進行電浸環氧樹脂涂層特殊的表面防腐蝕處理。外殼用冷擠壓成形，無焊縫。經過特殊處理后的彈簧支吊架，使用壽命長，防腐蝕性能好。

　　◆產品結構的優勢具體歸納如下：

　　 沒有焊接(型號20、21、27)

　　 全電鍍表面

　　 經特殊預松馳處理和防腐蝕表面處理的彈簧

　　 內置的預力設定系統

　　 可調鎖定系統

　　 多樣化連接形式

　　◆彈簧支吊架的主要規格

　　21系列：彈簧吊架

　　25系列：彈簧吊架

　　29系列：彈簧支架

　　20系列：鉸接式彈簧支架

　　27系列：阻尼彈簧

　　◆彈簧支吊架的負載設定和鎖定

　　河北簡臻管道裝備制造有限公司彈簧支吊架在廠內預設到安裝負載，在位移雙方向鎖定。工廠設定是在經校驗過的電子控制試驗機上進行的，具有以下特點：

　　 彈簧吊的工廠設定值刻印在銘牌上;

　　 安裝位置標記在行程標尺上;

　　 冷態位置和熱態位置在行程標尺用白色和紅色標記標出;

　　 鎖定裝置可以在任何位置鎖定解鎖后，該裝置可以在任何位置重新插入。
